Pengembangan¶
ELK merupakan tumpukan yang terdiri dari tiga software: Elasticsearch, Logstash dan Kibana. Dengan kemampuan dari ketiga software yang digabungkan menjadi satu kesatuan, ELK Stack dapat digunakan untuk pencarian, pemrosesan data, agregasi, dan visualisasi.
Tidak hanya sebatas dengan kemampuan tersebut, dimana tujuannya adalah memvisualisasikan banyak data yang diperoleh agar human-readable. ELK Stack dapat dikembangakan dengan menambahkan konfigurasi atau diintegrasikan dengan software yang mendukung. Seperti dalam projek ini kami menambahkan & mengintegrasikan Cowrie, kemudian Snort ditambah pengamanan yang didapat dari X-pack
Snort 3¶
Snort adalah tools open-source untuk Network-Based Intrusion Detection System (NIDS) yang memiliki fitur untk sniff lalu lintas jaringan dan melakukan monitoring paket data yang masuk dan keluar dari jaringan kllien ke server atau sebaliknya. Fitur yang digunakan adalah fungsi snort untuk analisa setiap paket dari aktivitas malicious yang berjalan melalui jaringan. Seluruh instalasi snort dilakukan pada direktori ~/Kelompok_4/snort_src/ , instalasi berdasarkan refrensi dari Noah Dietrich dalam bukunya Snort 3 on Ubuntu.
Snort banyak membutuhkan dependencies agar dapat berjalan sesuai dengan fungsinya
Gperftools¶
unduh dan install gperftools 2.7. tcmalloc adalah memory allocator untuk optimisasi concurrency tinggi dan menyediakan kecepatan cepat untuk penukaran penggunaan memory
sudo apt-get install -y build-essential autotools-dev libdumbnet-dev \ libluajit-5.1-dev libpcap-dev zlib1g-dev pkg-config libhwloc-dev \cmake
sudo apt-get install -y liblzma-dev openssl libssl-dev cpputest \libsqlite3-dev uuid-dev
Snort DAQ (Data Acquisition Library) memiliki beberapa kebutuhan untuk dapat berjalan
sudo apt-get install -y bison flex libcmocka-d
lakukan build dan instalasi dari gperftools
sudo apt install -y libundwind-dev
cd ~/snort_src
wget https://github.com/gperftools/gperftools/releases/download/gperftools-2.7.90/gperftools-2.7.90.tar.gz
tar xzvf gperftools-2.7.90.tar.gz
cd gperftools-2.7.90
./configure
make
sudo make install
Hyperscan¶
Snort 3 menggunakan hyperscan untuk menyamakan pattern dengan cepat, Hyperscan membutuhkan Ragel dan Boost Header. Kegunaan Boost adalah untuk libraries C++ untuk Hyperscan.
wget https://dl.bintray.com/boostorg/release/1.72.0/source/boost_1_72_0.tar.gz
tar -xvzf boost_1_72_0.tar.gz
Ragel
wget http://www.colm.net/files/ragel/ragel-6.10.tar.gz
tar -xzvf ragel-6.10.tar.gz
cd ragel-6.10
./configure
make
sudo make install
Install hyperscan dari source langsung, dengan berada pada direktori yang sama pada Boost Header untuk digunakan librariesnya
cd ~/snort_src
wget https://github.com/intel/hyperscan/archive/v5.2.1.tar.gz
tar -xvzf v5.2.1.tar.gz
mkdir ~/snort_src/hyperscan-5.2.1-build
cd hyperscan-5.2.1-build/
cmake-DCMAKE_INSTALL_PREFIX=/usr/local -DBOOST_ROOT=~/snort_src/boost_1_72_0/ ../hyperscan-5.2.1
make
sudo make install
untuk menguji apakah hyperscan sudah dapat bekerja dengan menjalankan perintah berikut pada direktorinya
cd ~/snort_src/hyperscan-5.2.1-build/
./bin/unit-hyperscan
Flatbuffer¶
salah satu kebutuhan dari snort adalah flatbuffer, untuk efisiensi memory serialization library.
cd ~/snort_src
wget https://github.com/google/flatbuffers/archive/v1.12.0.tar.gz \
-O flatbuffers-v1.12.0.tar.gz
tar -xzvf flatbuffers-v1.12.0.tar.gz
mkdir flatbuffers-build
cd flatbuffers-build
cmake ../flatbuffers-1.12.0
make
sudo make install
Libdaq¶
lakukan instalasi Data Aquisition Library (DAQ) dari website snort. Kemudian lakukan update library snortnya
cd ~/snort_src
git clone https://github.com/snort3/libdaq.git
cd libdaq
./bootstrap
./configure
make
sudo make install
sudo ldconfig
Snort3¶
Sekarang sudah dapat untuk mengunduh, kompile dan install Snort 3 dari repository Github.
cd ~/snort_src
git clone git://github.com/snortadmin/snort3.git
cd snort3
./configure_cmake.sh --prefix=/usr/local --enable-tcmalloc
cd build
make
sudo make install
langkah terakhir dalam tahap instalasi Snort adalah untuk verifikasi bahwa Snort terinstall dan dapat berjalan.
/usr/local/bin/snort -V
maka akan terlihat output sebagai berikut
,,_ -*> Snort++ <*
o" )~ Version 3.0.1 (Build 2)
'''' By Martin Roesch & The Snort Team
http://snort.org/contact#team
Copyright (C) 2014-2020 Cisco and/or its affiliates. Allrights reserved.
Copyright (C) 1998-2013 Sourcefire, Inc., et al.
Using DAQ version 3.0.0
Using LuaJIT version 2.1.0-beta3
Using OpenSSL 1.1.1f 31 Mar 2020
Using libpcap version 1.9.1 (with TPACKET_V3)
Using PCRE version 8.43 2019-02-23
Using ZLIB version 1.2.11
Using FlatBuffers 1.12.0
Using Hyperscan version 5.2.1 2020-04-25
Using LZMA version 5.2.4
Jika output terlihat seperti pada gambar maka Snort sudah terinstall dan bekerja. Selanjutnya uji Snort dengan file konfigurasi defaultnya.
snort -c /usr/local/etc/snort/snort.lua
Snort successfully validated the configuration (with 0 warnings).
o")~ Snort exiting
Menambahkan Rules¶
Sebelumnya kita buat direktori untuk menyimpan log snort yang nantinya akan berguna untuk ELK Stack
sudo mkdir /var/log/snort
Pembuatan rules dapat kita lakukan sendiri, dengan membuat sendiri local rules atau menambahkan rules yang ada dari internet.
Untuk membuat local rules bisa dilakukan dengan cara sebagai berikut.
sudo mkdir /usr/local/etc/rules
sudo touch /usr/local/etc/rules/local.rules
sudo vi /usr/local/etc/rules/local.rules
Isikan rules yang kita inginkan dalam hal ini kami memberikan rules untuk pendeteksian protokol ICMP.
alert icmp any any -> any any (msg:"ICMP Traffic Detected";sid:10000002;)
Kemudian jalankan snort untuk memuat rules yang telah dibuat.
snort -c /usr/local/etc/snort/snort.lua \
-R /usr/local/etc/rules/local.rules
Untuk menambahkan rules dari internet kita dapat melakukan dengan cara sebagai berikut.
Pertama-tama buat folder built_rules, folder ini berisi referensi dan info untuk rules bawaan
sudo mkdir /usr/local/etc/builtin_rules
Kemudian download rules dari internet. Untuk rules ini kami peroleh dari website resmi Snort dengan nama file snortrules-3000
cd ~/snort_src/
mkdir snortrules-3000
tar -xvzf snortrules-snapshot-3000.tar.gz -C ./snortrules-3000
cd snortrules-3000
sudo cp ./rules/*.rules /usr/local/etc/rules/
sudo cp ./builtins/builtins.rules /usr/local/etc/builtin_rules/
sudo cp ./etc/* /usr/local/etc/snort/
Ubah konfigurasi dalam file snort.lua
sudo vi /usr/local/etc/snort/snort.lua
Perubahan yang dilakukan adalah sebagai berikut.
HOME_NET = '103.133.56.233'
ips =
{
-- use this to enable decoder and inspector alerts
enable_builtin_rules = true,
-- use include for rules files; be sure to set your path
-- note that rules files can include other rules files
--include = 'snort3-community.rules',
-- The following include syntax is only valid for ...
-- RULE_PATH is typically set in snort_defaults.lua
rules = [[
include $BUILTIN_RULE_PATH/builtins.rules
include $RULE_PATH/snort3-app-detect.rules
include $RULE_PATH/snort3-browser-chrome.rules
...
}
Cek file konfigurasi dan pastikan tidak ada error
snort -c /usr/local/etc/snort/snort.lua \
-R /usr/local/etc/rules/local.rules
Passing File PCAP ke Snort dan Output Alert JSON¶
File PCAP yang dapat digunakan untuk menghasilkan peringatan dari rules builtin dan rules tambahan lainnya.
mkdir pcaps
cd pcaps
wget https://download.netresec.com/pcap/maccdc-2012/maccdc2012_00000.pcap.gz
gunzip maccdc2012_00000.pcap.gz
wget https://download.netresec.com/pcap/maccdc-2012/maccdc2012_00001.pcap.gz
gunzip maccdc2012_00001.pcap.gz
Edit file konfigurasi snort.lua
sudo vi /usr/local/etc/snort/snort.lua
Aktifkan alert JSON
alert_json =
{
file = true,
limit = 10,
fields = 'seconds action class b64_data dir dst_addr \
dst_ap dst_port eth_dst eth_len eth_src eth_type gid icmp_code \
icmp_id icmp_seq icmp_type iface ip_id ip_len msg mpls pkt_gen \
pkt_len pkt_num priority proto rev rule service sid src_addr \
src_ap src_port target tcp_ack tcp_flags tcp_len tcp_seq \
tcp_win tos ttl udp_len vlan timestamp',
}
Pertama-tama kita menggunakan opsi file untuk mengaktifkan alert file berformat json. Selanjutnya kita tentukan opsi limit untuk memberi tahu Snort kapan harus membuat file baru, ketika file alert mencapai 10 MB. Limit ini bisa diubah sesuai keinginan dan kemampuan dari server. Kemudian menentukan opsi bidang, untuk mengidentifikasi secara spesifik dari alert harus diinput dalam file json.
Jika kita menjalankan snort dengan perintah sebagai berikut.
sudo snort -c /usr/local/etc/snort/snort.lua --pcap-filter \*.pcap \
--pcap-dir ~/pcaps -l /var/log/snort -s 65535 -k none -m 0x1b

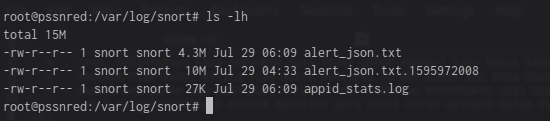

Dilayar terminal tidak akan terjadi apa-apa, karena output alert akan dimasukkan ke dalam file json yang tersimpan di direktori log snort.
Membuat Snort Berjalan Startup¶
Kami membuat menambahkan skrip systemd untuk menjalankan snort secara otomatis saat server menyala, dengan perintah sebagai berikut.
sudo groupadd snort
sudo useradd snort -r -s /sbin/nologin -c SNORT_IDS -g snort
sudo rm /var/log/snort/*
sudo chmod -R 5775 /var/log/snort
sudo chown -R snort:snort /var/log/snort
sudo vi /lib/systemd/system/snort3.service
[Unit]
Description=Snort3 NIDS Daemon
After=syslog.target network.target
[Service]
Type=simple
ExecStart=/usr/local/bin/snort -c /usr/local/etc/snort/snort.lua -s 65535 \
-k none -l /var/log/snort -D -u snort -g snort -i eth0 -m 0x1b
[Install]
WantedBy=multi-user.target
Aktifkan layanan snort3
sudo systemctl enable snort3
sudo service snort3 start
Cek status layanan
service snort3 status
Jika berhasil maka snort bisa selalu aktif dan dapat dijalankan.
Integrasi Snort ke ELK¶
Untuk dapat mengintgrasikan file log snort agar dapat dikumpulkan oleh Logstash, kami membuat file konfigurasi dengan nama logstash-snort.conf di direktori /etc/logstash/conf.d dengan perintah sebagai berikut.
input {
file {
path => "/var/log/snort/alert_json*"
start_position => "beginning"
sincedb_path => "/dev/null"
}
}
filter {
json {
source => "message"
}
mutate {
convert => {
"pkt_num" => "integer"
"pkt_len" => "integer"
"src_port" => "integer"
"dst_port" => "integer"
"priority" => "integer"
}
gsub => ["timestamp", "\d{3}$", ""]
}
date {
match => [ "timestamp", "yy/MM/dd-HH:mm:ss.SSS" ]
}
geoip { source => "src_addr" }
}
output {
elasticsearch {
hosts => "http://103.133.56.233:9200"
index => "kel4-snort3-%{+YYYY.MM.dd}"
}
stdout { }
}
Kemudian save dan restart layanan logstash.
Cowrie¶
Cowrie merupakan tools yang dirancang untuk mencatat serangan brute force dan interaksi shell yang dilakukan oleh penyerang. Dalam mode interaksi sedang (shell) ia mengemulasi sistem UNIX dengan Python, dalam mode interaksi tinggi (proxy) berfungsi sebagai SSH dan proxy telnet untuk mengamati perilaku penyerang ke sistem lain.
ELK sendiri dapat diintegrasikan dengan tools ini. Caranya sma dengan mengintegrasikan Snort ke ELK yaitu dengan menuliskan skrip di direktori /etc/logstash/conf.d kami simpan dengan nama logstash-cowrie.conf seperti berikut.
input {
# arahkan ke tempat file log cowrie
file {
path => ["/home/cowrie/cowrie/var/log/cowrie/cowrie.json*"]
codec => json
type => "cowrie"
}
# gunakan ini jika input dari tcp
#tcp {
# port => 3333
# type => "cowrie"
#}
}
filter {
if [type] == "cowrie" {
json {
source => message
}
date {
match => [ "timestamp", "ISO8601" ]
}
if [src_ip] {
dns {
reverse => [ "src_host", "src_ip" ]
action => "append"
}
geoip {
source => "src_ip"
target => "geoip"
database => "/opt/GeoLite2-City.mmdb"
}
}
}
}
output {
if [type] == "cowrie" {
elasticsearch {
hosts => ["103.133.56.233:9200"]
index => "kel4-cowrie-%{+YYY.MM.dd}"
}
file {
path => "/tmp/cowrie-logstash.log"
codec => json
}
stdout {
codec => rubydebug
}
}
}
Set Up X-Pack¶

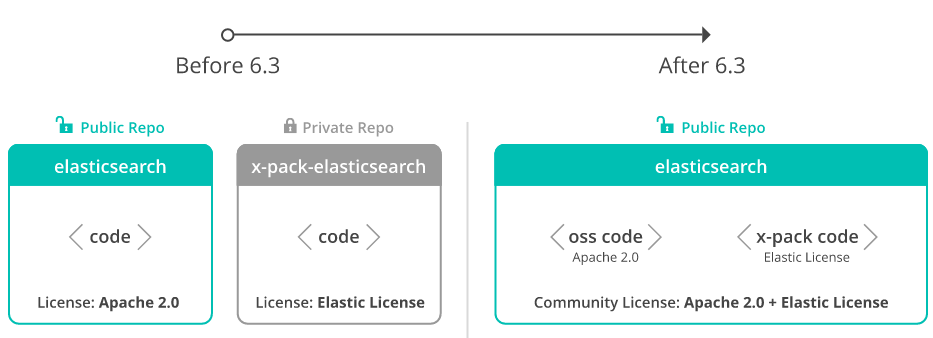

X-pack merupakan serangkaian kode yang dikembangakan oleh pihak elastic.co sendiri untuk memaksimalkan penggunaan ELK dengan memiliki banyak fitur didalamnya.
ELK yang kami gunakan adalah versi 7.8 maka X-Pack sudah terinstall otomatis untuk versi X-pack yang gratis dengan fitur monitoring, file maps, Grok Debugger, dan Search Profiler.
Sedangkan untuk pengembangan ini kami melakukan fitur keamanan yang didapat dari versi X-pack yang berbayar.
Aktifkan Trial Version¶
Untuk kegiatan promosi sendiri ELK menyediakan Trial Version 30 Hari. Versi ini akan mengaktifkan beberapa fitur yang sebelumnya tidak ada di versi gratisnya, misalnya dalam pengembangan ini adalah fitur keamanan dengan username dan password untuk mengakses dashboard Kibana.

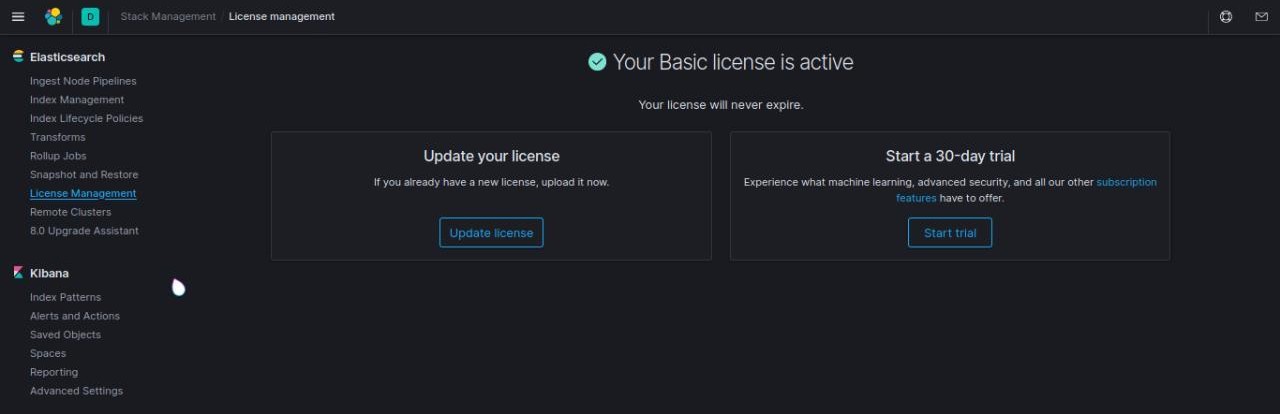

Caranya sendiri dapat dilakukan di dashboard Kibana > Kemudian pilih menu yang ada di pojok kiri layar Kibana > Stack Management > Licence Management > Start Trial.

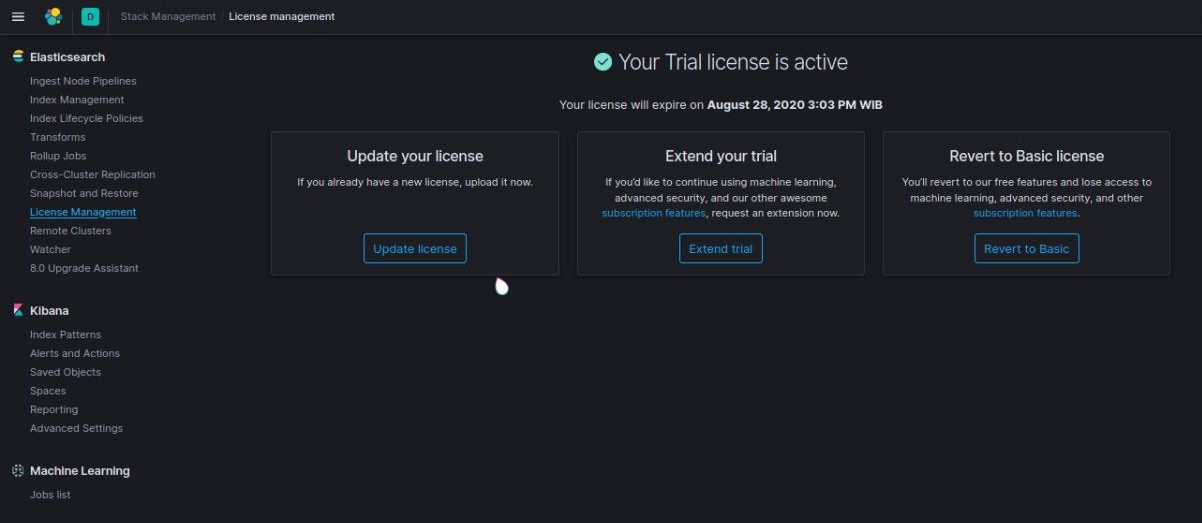

Jika sudah maka tampilannya akan seperti ini.
Setting Password¶
Setelah diaktifkan trial version kita akan mendapatkan lisensi untuk menjalankan beberapa fitur yang ada seperti fitu keamanan username dan password.
Berikut cara membuat men-setting Password secara interactive
/usr/share/elasticsearch/bin/elasticsearch-setup-passwords interactive

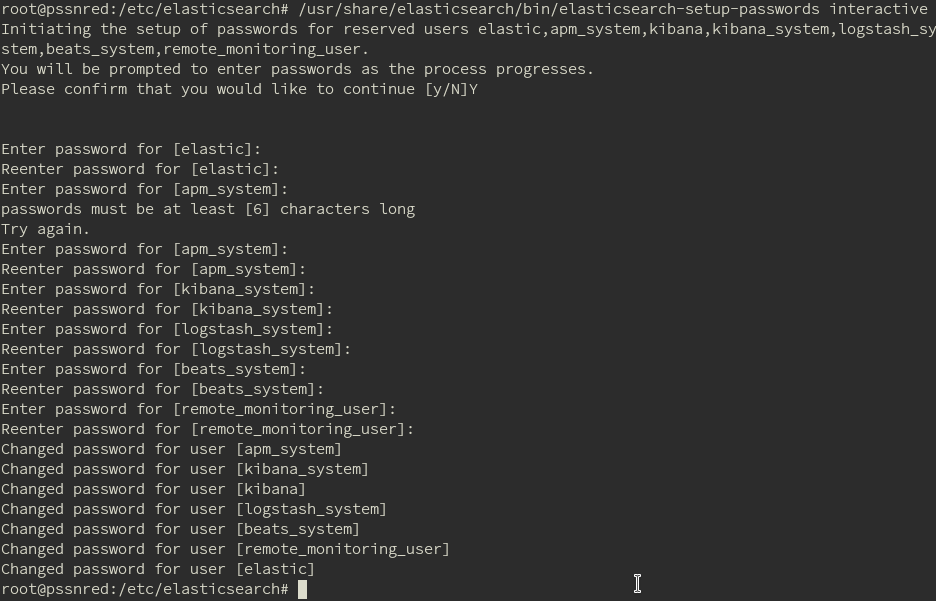

Akan muncul diterminal seperti pada gambar berikut.

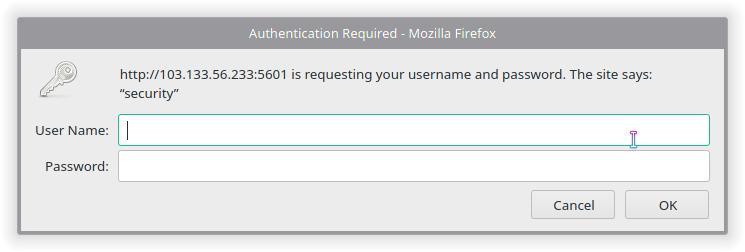

Jika berhasil maka saat kita ingin mengakses dashboard Kibana tampilannya akan seperti pada gambar berikut.
Untuk login dapat dilakukan dengan password yang telah kita atur sesuai dengan username default-nya.
